Peut-on mélanger différentes cellules de batterie LiFePO4 ? Risques, compatibilité et bonnes pratiques

Si vous construisez, réparez ou agrandissez un pack de batteries LiFePO4 DIY, vous vous demandez peut-être si différentes cellules de batterie peuvent être utilisées ensemble.

Les questions courantes incluent :

• Puis-je mélanger des cellules LiFePO4 de 280Ah et 314Ah ?
• Puis-je utiliser des cellules CATL et EVE dans le même pack de batteries ?
• Puis-je remplacer une seule cellule endommagée ?
• Puis-je ajouter de nouvelles cellules à un pack de batteries plus ancien ?
• Un BMS intelligent compensera-t-il les cellules dépareillées ?

Dans la plupart des cas, mélanger différentes cellules de batterie LiFePO4 dans le même pack de batteries n'est pas recommandé.

Les cellules ayant des capacités, une résistance interne, un âge, un état de santé, des tolérances de fabrication ou des caractéristiques chimiques différents ne se chargent et ne se déchargent pas exactement au même rythme. Le pack de batteries peut continuer à fonctionner, mais sa capacité utile, son équilibrage, sa fiabilité et sa durée de vie peuvent tous en être affectés.

Ce guide explique quelles caractéristiques des cellules doivent correspondre, quand le remplacement d'une seule cellule peut être acceptable et comment agrandir un système de batterie LiFePO4 sans créer de problèmes inutiles de performance ou de sécurité.

Réponse rapide : Peut-on mélanger différentes cellules LiFePO4 ?

Différentes cellules LiFePO4 peuvent parfois être connectées électriquement, mais cela ne signifie pas qu'elles sont adaptées à une utilisation à long terme dans le même pack de batteries.

Pour des résultats plus fiables, les cellules connectées dans un même pack en série doivent avoir :

• La même capacité nominale
• Une capacité testée similaire
• Une résistance interne étroitement appariée
• Une tension et un état de charge similaires
• Un âge et un historique d'utilisation similaires
• La même chimie LiFePO4
• De préférence le même fabricant et le même lot de production

Une petite différence peut ne pas provoquer de panne immédiate. Cependant, les disparités deviennent généralement plus visibles après des cycles répétés de charge, de décharge et de vieillissement.

Pourquoi l'appariement des cellules LiFePO4 est important

Un pack de batteries connecté en série est limité par sa cellule la plus faible.

Dans une batterie LiFePO4 48V typique, 16 cellules sont connectées en série. Le même courant traverse chaque cellule pendant la charge et la décharge. Cependant, les cellules peuvent ne pas atteindre leurs limites de tension supérieure et inférieure en même temps.

Si une cellule a moins de capacité que les autres, elle sera complètement chargée plus tôt et se videra plus tôt. Une fois que cette cellule atteint la limite de protection du BMS, l'ensemble du pack de batteries doit arrêter de charger ou de décharger, même si les cellules restantes ont encore de la capacité disponible.

Cela peut entraîner :

• Une réduction de l'énergie utilisable
• Des événements fréquents de protection contre les hautes ou basses tensions
• Des différences de tension croissantes entre les cellules
• Un temps d'équilibrage plus long
• Une chaleur supplémentaire sous charge
• Une dégradation plus rapide de la cellule la plus faible
• Un remplacement plus précoce du pack de batteries complet

La capacité nominale imprimée sur une cellule n'est donc qu'une partie de la compatibilité. Deux cellules marquées 314Ah peuvent encore fonctionner différemment en raison de leur capacité réelle, de leur résistance interne, de leur âge, de leur historique de stockage ou de variations de fabrication.

Quels paramètres de cellule doivent correspondre ?

Avant d'assembler un pack de batteries, comparez autre chose que la tension nominale indiquée sur l'étiquette.

Peut-on mélanger des cellules LiFePO4 de 280Ah et 314Ah ?

Une cellule de 280Ah et une cellule de 314Ah partagent normalement la même tension nominale de 3,2V, mais leurs capacités de stockage d'énergie sont différentes.

Si elles sont connectées dans le même pack en série, la cellule de 280Ah devient la limite pratique de capacité. Lors de la décharge, elle atteint son état de charge inférieur avant les cellules de 314Ah. Lors de la charge, les différences d'état de charge et de comportement des cellules peuvent également amener une cellule à atteindre la limite de tension supérieure plus tôt.

Par exemple, placer une cellule de 280Ah dans une série avec quinze cellules de 314Ah ne crée pas une batterie de 314Ah. Le pack doit être traité comme un système d'environ 280Ah, et la capacité réelle utilisable peut être encore plus faible une fois les marges de protection et le déséquilibre des cellules pris en compte.

Les conséquences possibles incluent :

• Capacité inutilisée restant dans les cellules plus grandes
• Différences de tension de cellule plus importantes près de la charge complète et de la décharge profonde
• Événements de protection BMS plus fréquents
• Périodes d'équilibrage plus longues
• Vieillissement accéléré de la cellule plus petite

Recommandation : Ne mélangez pas des cellules de 280Ah et 314Ah au sein du même pack de batteries connecté en série. Utilisez des cellules ayant la même capacité nominale et testée.

Peut-on mélanger différentes marques de cellules LiFePO4 ?

Il est techniquement possible de connecter des cellules de différents fabricants si elles utilisent la même chimie et ont des caractéristiques électriques étroitement appariées. Cependant, la marque et la capacité nominale ne suffisent pas à confirmer la compatibilité.

Par exemple, une cellule CATL de 314Ah et une cellule EVE de 314Ah peuvent toutes deux être étiquetées 3,2V et 314Ah, mais elles peuvent différer en :

• Capacité réelle testée
• Résistance interne
• Dimensions de la cellule
• Conception des bornes
• Compression recommandée
• Courbes de charge et de décharge
• Performance de la durée de vie en cycles
• Comportement en température

Ces différences peuvent paraître faibles lorsque les cellules sont neuves, mais elles peuvent devenir plus significatives après des centaines ou des milliers de cycles.

Si différentes marques doivent être utilisées ensemble, chaque cellule doit être testée individuellement. Les cellules doivent être sélectionnées sur la base de données mesurées plutôt que sur les seules spécifications des étiquettes.

Meilleure pratique : Utilisez le même modèle du même fabricant et, si possible, le même lot de production.

Peut-on mélanger des cellules LiFePO4 neuves et usagées ?

Mélanger des cellules neuves et usagées est généralement plus problématique que de mélanger des cellules neuves provenant de lots différents.

Une cellule usagée peut avoir :

• Une capacité restante inférieure
• Une résistance interne plus élevée
• Un taux d'autodécharge différent
• Une exposition inconnue à des températures élevées ou basses
• Des événements précédents de surcharge ou de décharge profonde
• Un gonflement mécanique ou des dommages aux bornes

Une cellule neuve peut initialement sembler plus performante, mais elle ne peut pas restaurer la santé des cellules plus anciennes autour d'elle. Au lieu de cela, les cellules plus anciennes continueront à limiter le pack, tandis que la nouvelle cellule fonctionnera à un état de charge différent pendant une grande partie du cycle.

Cela ne crée pas toujours un événement de sécurité immédiat, mais cela entraîne souvent un équilibrage instable et une capacité utilisable décevante.

Recommandation : Évitez d'installer une nouvelle cellule dans un pack fortement vieilli à moins que toutes les cellules n'aient été entièrement testées et que la cellule de remplacement n'ait été sélectionnée pour correspondre étroitement aux cellules restantes.

Peut-on remplacer une seule cellule endommagée ?

Remplacer une cellule endommagée peut être raisonnable dans certaines situations, surtout lorsque le pack de batteries est relativement neuf et que les autres cellules restent en bon état.

Avant de remplacer une seule cellule, déterminez pourquoi la cellule d'origine a échoué. Une lecture de basse tension ne signifie pas toujours que la cellule elle-même est défectueuse. Le problème peut être lié à :

• Une connexion de barre omnibus desserrée
• Un couple de serrage incorrect
• Un fil de détection de tension endommagé
• Une lecture BMS inexacte
• Un mauvais contact de borne
• Une charge inégale
• Une charge excessive du système

Si la cellule est confirmée comme défectueuse, comparez le remplacement avec les cellules existantes en utilisant :

• Un test complet de capacité
• Une mesure de la résistance interne
• Une tension en circuit ouvert
• Une observation de l'autodécharge
• Une inspection physique

La cellule de remplacement doit être équilibrée à un état de charge similaire avant d'être connectée au pack.

Le remplacement d'une seule cellule a le plus de chances de réussir lorsque :

• Le pack de batteries a effectué relativement peu de cycles
• Les cellules restantes testent toujours près de leur capacité d'origine
• Le même modèle de cellule est disponible
• Le remplacement a une capacité et une résistance mesurées similaires
• La défaillance était isolée plutôt que causée par un problème à l'échelle du système

Pour une batterie fortement vieillie ou mal appariée, le remplacement d'une cellule peut ne fournir qu'une amélioration temporaire.

Un BMS intelligent peut-il corriger des cellules dépareillées ?

Un BMS intelligent est essentiel pour surveiller et protéger une batterie LiFePO4, mais il ne peut pas transformer des cellules dépareillées en un ensemble correctement apparié.

Un BMS peut normalement :

• Surveiller les tensions individuelles des cellules
• Arrêter la charge lorsqu'une cellule atteint la limite de haute tension
• Arrêter la décharge lorsqu'une cellule atteint la limite de basse tension
• Surveiller la température de la batterie
• Contrôler le courant de charge et de décharge
• Équilibrer de petites différences de tension entre les cellules

Cependant, un BMS ne peut pas :

• Augmenter la capacité d'une cellule faible
• Réduire la résistance interne d'une cellule vieillie
• Inverser une dégradation permanente
• Corriger un déséquilibre de capacité majeur
• Rendre compatibles différentes chimies de batterie

L'équilibrage est souvent mal compris. La plupart des circuits d'équilibrage BMS passifs fonctionnent à un courant relativement faible. Ils sont utiles pour corriger de petites différences près de la charge maximale, mais ils ne sont pas conçus pour compenser une grande différence entre une cellule de 280Ah et une cellule de 314Ah.

Même un équilibreur actif doit être traité comme un outil de maintenance plutôt que comme un substitut à un appariement correct des cellules.

Peut-on ajouter de nouvelles cellules pour agrandir une batterie existante ?

De nombreux constructeurs de batteries DIY souhaitent augmenter la capacité après que leur système d'origine fonctionne depuis plusieurs mois ou années.

Ajouter des cellules individuelles directement dans une chaîne en série existante n'est généralement pas la meilleure solution. Cela modifie la tension du système et nécessite que l'onduleur, le chargeur, le BMS, le boîtier et les barres omnibus prennent en charge le nouveau nombre de cellules.

Une méthode plus pratique consiste à construire un pack de batteries séparé et à connecter des packs complets en parallèle, à condition que l'équipement prenne en charge le fonctionnement en parallèle des batteries.

Par exemple, au lieu d'ouvrir une batterie 16S 51.2V existante et de mélanger de nouvelles cellules avec les cellules d'origine, construisez une autre batterie 16S 51.2V complète en utilisant un ensemble apparié.

Cela offre plusieurs avantages :

• Chaque pack de batteries peut utiliser ses propres cellules appariées
• Chaque pack peut avoir une protection BMS indépendante
• La maintenance et le dépannage sont plus faciles
• Un pack peut être isolé sans démonter tout le système
• L'expansion future est plus flexible

Avant de connecter des packs complets en parallèle, vérifiez que :

• Les tensions nominales sont les mêmes
• Les chimies des batteries sont les mêmes
• Les tensions réelles des packs sont étroitement appariées
• L'onduleur prend en charge plusieurs packs de batteries
• Les câbles et les dispositifs de protection sont correctement dimensionnés
• Chaque batterie a une protection appropriée contre les surintensités
• La configuration de communication du BMS est compatible, si la communication est requise

Les connexions en série et en parallèle nécessitent des considérations différentes

Les risques liés au mélange de batteries dépendent en partie du fait que les cellules ou les batteries complètes sont connectées en série ou en parallèle.

Mélange de cellules en série

Dans une connexion en série, le même courant traverse chaque cellule. La cellule ayant la plus faible capacité ou étant la plus faible limite toute la chaîne.

Cela rend l'appariement de la capacité, de la résistance et de l'état de santé particulièrement important.

Connexion de batteries complètes en parallèle

Dans une connexion en parallèle, les batteries partagent le courant total. De petites différences peuvent être gérables lorsque chaque batterie est un pack complet et protégé avec son propre BMS.

Cependant, des batteries ayant des tensions substantiellement différentes ne devraient jamais être directement connectées en parallèle. Un courant d'égalisation important peut circuler de la batterie ayant la tension la plus élevée vers la batterie ayant la tension la plus faible.

Avant la connexion en parallèle, amenez les tensions des batteries proches l'une de l'autre et suivez les instructions du fabricant de l'équipement.

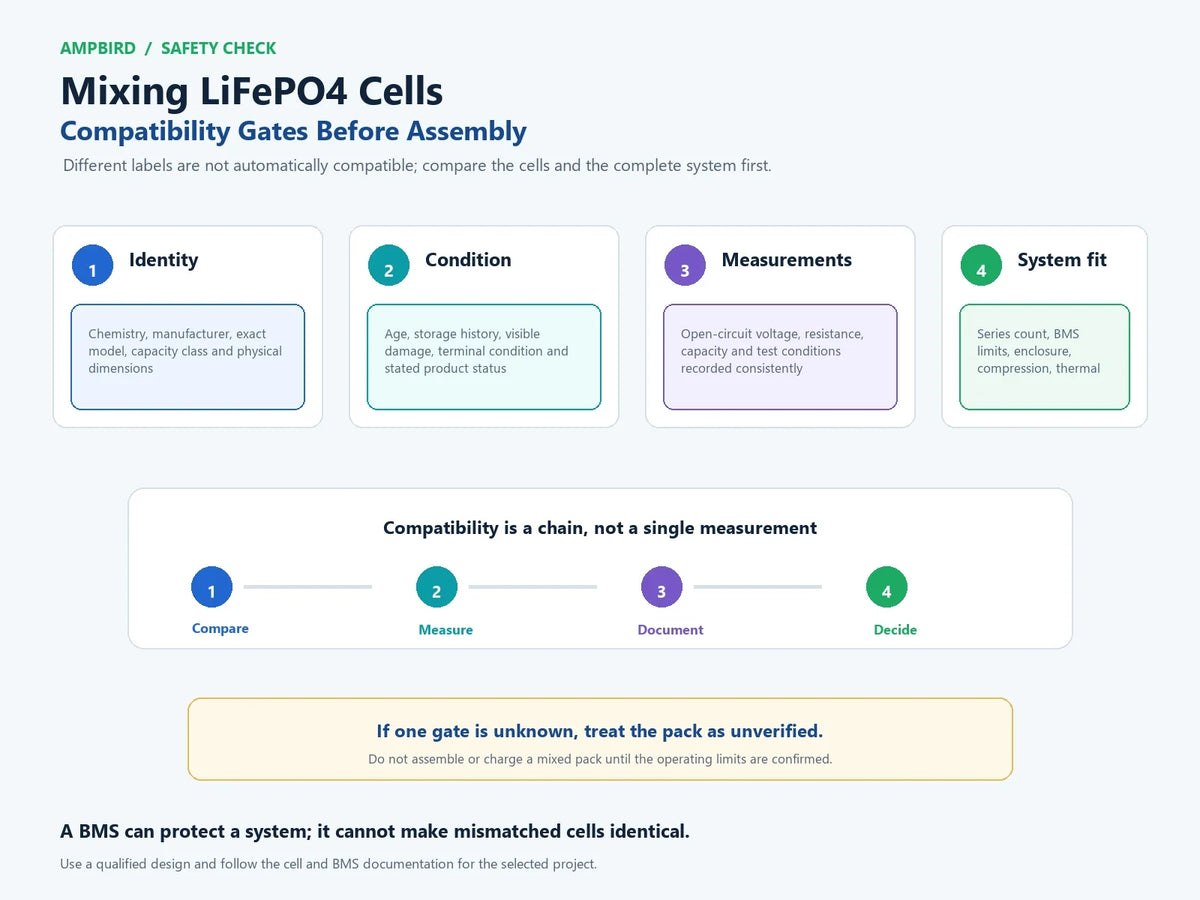

Comment vérifier la compatibilité des cellules LiFePO4

L'aspect visuel et les informations sur les étiquettes ne suffisent pas. Une évaluation appropriée de la compatibilité doit inclure une inspection électrique et physique.

1. Confirmer la chimie de la batterie

Toutes les cellules du pack doivent utiliser la même chimie. Ne mélangez pas des LiFePO4 avec des NMC, LTO, plomb-acide ou une autre chimie de batterie.

2. Inspecter les cellules

Vérifiez chaque cellule pour détecter :

• Un gonflement
• Des bosses ou une déformation
• Une corrosion des bornes
• Une fuite d'électrolyte
• Une isolation endommagée
• Des codes d'identification altérés ou manquants

Une cellule physiquement endommagée ne doit pas être installée simplement parce que sa tension semble normale.

3. Mesurer la tension en circuit ouvert

Mesurez toutes les cellules à l'aide du même multimètre étalonné et dans des conditions similaires. Les différences de tension ne prouvent pas à elles seules que les cellules sont incompatibles, mais les écarts importants doivent être étudiés avant l'assemblage.

4. Mesurer la résistance interne

Utilisez le même instrument de test et la même méthode de contact pour chaque cellule. Un mauvais contact des sondes, des bornes desserrées ou des procédures de test différentes peuvent rendre les lectures de résistance peu fiables.

5. Effectuer un test de capacité

Un test de capacité contrôlé fournit des informations beaucoup plus utiles que l'étiquette imprimée. Chargez et déchargez les cellules dans les mêmes conditions et comparez la capacité en ampères-heures mesurée.

6. Vérifier l'autodécharge

Après avoir chargé les cellules à un état similaire, laissez-les reposer et surveillez leur tension au fil du temps. Une cellule qui perd sa tension nettement plus rapidement que les autres peut présenter un défaut interne ou une autodécharge anormale.

7. Équilibrer avant l'assemblage final

Les cellules doivent être amenées à un état de charge étroitement apparié avant d'être connectées de façon permanente. Suivez une procédure d'équilibrage appropriée et utilisez un équipement de sécurité adapté.

Erreurs courantes lors du mélange de cellules LiFePO4

Supposer qu'une même tension signifie que les cellules correspondent

Deux cellules peuvent afficher la même tension de repos tout en ayant des capacités et une résistance interne très différentes. Les cellules LiFePO4 ont également une courbe de tension relativement plate sur une grande partie de leur plage d'état de charge ; la tension seule n'est donc pas un indicateur de capacité précis.

Compter sur le BMS pour résoudre un déséquilibre majeur

Le BMS protège la batterie contre un fonctionnement hors des limites configurées. Il ne répare pas les cellules faibles et ne crée pas de capacité supplémentaire.

Mélanger des cellules sans test de capacité

La capacité nominale n'est pas toujours identique à la capacité mesurée. C'est particulièrement important lors de l'achat de cellules d'occasion, excédentaires ou non vérifiées.

Installer une nouvelle cellule sans correspondre son état de charge

Connecter des cellules ayant des états de charge significativement différents peut provoquer des écarts de tension importants et des problèmes d'équilibrage inutiles.

Ignorer la résistance de connexion

Une cellule qui semble faible sous charge peut en réalité avoir une borne desserrée, une barre omnibus oxydée, un câble endommagé ou un couple de serrage incorrect. Vérifiez les connexions avant de remplacer la cellule.

Mélanger des chimies différentes

Il ne s'agit pas d'un simple problème d'appariement. Différentes chimies de lithium peuvent nécessiter des limites de charge, des limites de décharge et des réglages de BMS différents. Elles ne doivent pas être combinées dans le même pack batterie.

Meilleures pratiques pour construire un pack batterie LiFePO4 fiable

• Achetez toutes les cellules pour un pack en même temps.
• Utilisez le même modèle de cellule dans toute la série.
• Choisissez des cellules auprès d'un fournisseur fiable et traçable.
• Demandez les données de test lorsqu'elles sont disponibles.
• Inspectez chaque cellule avant l'assemblage.
• Mesurez la tension et la résistance interne en utilisant des méthodes cohérentes.
• Effectuez des tests de capacité lorsque l'historique de la cellule est incertain.
• Équilibrez les cellules avant l'assemblage final.
• Utilisez un BMS de taille appropriée.
• Utilisez des barres omnibus, des câbles, des fusibles et une protection de circuit correctement calibrés.
• Appliquez le couple de serrage correct aux bornes.
• Assurez une compression appropriée des cellules lorsque le fabricant le demande.
• Enregistrez les valeurs de test des cellules et les informations de série pour la maintenance future.
• Surveillez les tensions individuelles des cellules pendant les premiers cycles de charge et de décharge.

Questions fréquemment posées

Puis-je mélanger des cellules LiFePO4 de 280Ah et 314Ah dans une batterie 16S ?

Ce n'est pas recommandé. Les cellules de 280Ah limiteront la capacité pratique de toute la batterie et risquent d'atteindre les seuils de protection avant les cellules de 314Ah.

Puis-je mélanger des cellules LiFePO4 CATL et EVE ?

Cela peut être électriquement possible si les cellules sont soigneusement testées et étroitement appariées, mais l'utilisation d'un seul fabricant et d'un seul modèle de cellule est plus fiable. Les cellules de marques différentes peuvent avoir des résistances, des dimensions, des courbes de charge et des caractéristiques de vieillissement différentes.

Puis-je remplacer une cellule faible dans une batterie LiFePO4 ?

Oui, dans certains cas. La cellule de remplacement doit avoir la même chimie, le même modèle, une capacité testée similaire, une résistance interne similaire et un état de charge étroitement apparié. Le reste du pack doit également être testé pour confirmer que le problème est limité à une seule cellule.

L'équilibrage actif rendra-t-il des cellules de capacités différentes compatibles ?

Non. L'équilibrage actif peut transférer de l'énergie entre les cellules et réduire les différences d'état de charge, mais il ne peut pas modifier la capacité physique ou la résistance interne d'une cellule.

Des cellules LiFePO4 neuves et anciennes peuvent-elles être utilisées ensemble ?

Il est généralement préférable de l'éviter. Les cellules usagées peuvent avoir une capacité plus faible et une résistance plus élevée que les cellules neuves, ce qui peut rendre le pack difficile à équilibrer et réduire la capacité utilisable.

Des batteries de capacités différentes peuvent-elles être connectées en parallèle ?

Des packs batteries LiFePO4 complets de capacités différentes peuvent parfois fonctionner en parallèle s'ils ont la même tension nominale, des réglages de charge compatibles, une protection adaptée et une tension de connexion étroitement appariée. Suivez les exigences des fabricants de l'onduleur et de la batterie avant de les connecter.

À quel point les tensions des cellules doivent-elles être proches avant l'assemblage ?

Elles doivent être amenées à un état de charge étroitement apparié à l'aide d'une procédure d'équilibrage contrôlée. La tension seule ne doit pas être utilisée pour déterminer la compatibilité totale, surtout dans la section médiane plate de la courbe de tension LiFePO4.

Puis-je mélanger des cellules LiFePO4 de Grade A et de Grade B ?

Cela n'est pas recommandé. Les étiquettes de grade ne sont pas toujours appliquées de manière cohérente d'un fournisseur à l'autre ; les cellules doivent donc être jugées sur la traçabilité, l'état physique, la capacité mesurée, la résistance interne, l'autodécharge et la cohérence globale.

Réflexions finales

Mélanger différentes cellules LiFePO4 peut sembler être un moyen pratique de réparer une batterie ou de réduire les coûts, mais la cellule la plus faible ou la plus dépareillée influencera les performances de tout le pack en série.

Pour un système de stockage d'énergie domestique fiable, une batterie solaire DIY, une batterie de camping-car ou une batterie externe hors réseau, l'approche la plus sûre est d'utiliser des cellules ayant la même chimie, le même modèle, la même capacité, le même âge et des caractéristiques électriques étroitement appariées.

Lors de l'extension d'un système existant, construire un pack batterie séparé et apparié est généralement préférable à l'ajout de nouvelles cellules à une ancienne série. Lors du remplacement d'une cellule endommagée, testez à la fois la cellule de remplacement et les cellules restantes plutôt que de vous fier uniquement aux spécifications imprimées.

Un pack batterie bien apparié est plus facile à équilibrer, offre une plus grande capacité utilisable, produit moins de chaleur inutile et est plus susceptible d'offrir des performances stables sur de nombreuses années de service.

Lors de la sélection de cellules pour un nouveau projet de batterie, donnez la priorité à la traçabilité, à des spécifications précises, à des résultats de tests cohérents et à un support technique fiable, et non simplement au prix le plus bas par ampère-heure.
