Warum stimmt der SOC meines JK BMS nach dem Bau eines DIY-LiFePO4-Akkus nicht?
Diagnostizieren Sie einen unerwarteten JK BMS-Prozentsatz nach einem DIY-Aufbau. Unterscheiden Sie zwischen Problemen mit der SOC-Quelle, Kapazitätsfestlegung, Messung und Synchronisation und tatsächlichem Kapazitätsverlust.
In diesem Artikel

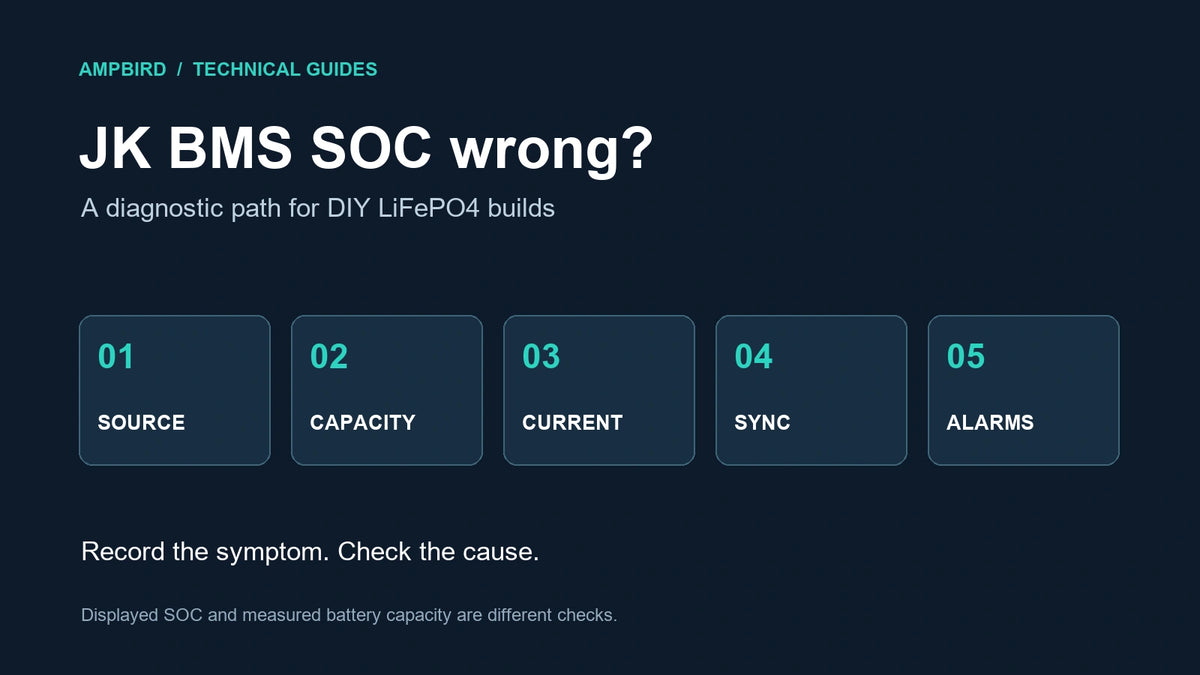

Wenn Ihr JK BMS nach dem Bau einer DIY-LiFePO4-Batterie einen unerwarteten SOC anzeigt, ermitteln Sie zunächst, welches Gerät den Prozentsatz ermittelt hat und ob es den gesamten Batteriestrom misst. Überprüfen Sie anschließend die Kapazitätskonfiguration, die Stromrichtung, die Synchronisationsbedingungen und die Alarme auf Zellenebene. Ein fehlerhafter Prozentsatz allein beweist nicht, dass die Zellen eine geringe Kapazität haben.
Diese Anleitung bietet eine symptomorientierte Diagnoseabfolge für eine neu zusammengestellte oder neu konfigurierte Batterie. Wenn Sie entscheiden möchten, ob Sie einen separaten Monitor hinzufügen sollen, beginnen Sie mit unserem Auswahlleitfaden für Shunts und Batteriemonitore.
Ein schneller Weg zur Klärung eines unerwarteten SOC-Werts
Welches Gerät hat den Prozentsatz ermittelt: JK BMS, Wechselrichter, GX-ausgewählte Quelle oder externer Monitor?
Notieren Sie den Betriebszustand, den BMS-SOC und den Wechselrichter-/GX-SOC.
Überprüfen Sie die ausgewählte SOC-Quelle, die Kommunikation und den Aktualisierungszeitpunkt.
Überprüfen Sie die konfigurierten Ah, den gemessenen Strom, die Strompfade und die versionsspezifischen Synchronisationsbedingungen des JK BMS.
Wenn die Kapazität weiterhin fraglich ist, führen Sie einen separaten, dokumentierten Kapazitätstest durch.
Schnelle Antwort: Werte vor dem Zurücksetzen aufzeichnen
Notieren Sie den BMS-SOC, den Wechselrichter-SOC, den Packstrom und die Spannung, die höchsten und niedrigsten Zellspannungen, die Temperatur, aktive Alarme und den Zeitpunkt der Beobachtung. Vermerken Sie, ob die Batterie geladen wird, entladen wird oder im Leerlauf ist. Screenshots, die in verschiedenen Betriebszuständen aufgenommen werden, können zu einem irreführenden Vergleich führen.
Zwingen Sie den Pack nicht in den Überspannungs- oder Unterspannungsbereich, um den Prozentsatz zu einem Endpunkt zu bringen. Verwenden Sie den zugelassenen Betriebsbereich der Batterie und das Synchronisationsverfahren für die genaue BMS-Firmware.
Wählen Sie das Symptom, das zu Ihrer Batterie passt
| Was Sie sehen | Erste Diagnosefrage |
|---|---|
| BMS und Wechselrichter zeigen unterschiedliche SOC-Werte | Verwenden beide Anzeigen dieselbe Quelle und denselben Batteriebänke? |
| SOC springt nach einem Neustart oder Ladevorgang | Hat sich der Schätzwert zurückgesetzt oder eine Synchronisationsbedingung erkannt? |
| SOC bleibt hoch, während Energie verbraucht wird | Erfasst der Stromsensor die Lasten und ist die Kapazität korrekt konfiguriert? |
| Batterie stoppt, obwohl noch SOC vorhanden ist | Hat eine Zelle oder ein anderer Schutz die Operation gestoppt? |
| SOC erreicht Null, aber das System läuft weiter | Ist der angezeigte Schätzwert mit dem zugelassenen Betriebsbereich übereinstimmend? |
1. Identifizieren Sie, welchen SOC Sie auslesen
Notieren Sie, ob der Prozentsatz vom JK BMS, einem Wechselrichterschätzwert, einem GX-ausgewählten Batteriedienst oder einem externen Monitor stammt. Unterscheiden Sie bei parallelen Batterien zwischen einem einzelnen Modul und dem gesamten Bänke. Vergleichen Sie nicht den Prozentsatz eines Moduls mit einem Bänke-Schätzwert, als wären sie identische Messungen.
Victrons GX-Konfigurationsleitfaden beschreibt die Auswahl der SOC-Quelle. Dass eine Batterie in der Geräteliste erscheint, bedeutet nicht, dass jede Übersicht oder jeder externe Monitor den SOC dieser Batterie verwendet.
Wenn der BMS-Wert plausibel ist, der Wechselrichter-Wert jedoch eingefroren ist, überprüfen Sie den Kommunikationspfad mithilfe unseres CAN/RS485-Kompatibilitätsleitfadens. Befolgen Sie für ein Victron-System die JK BMS- und Victron-Kommunikationsprüfungen. Das Neukalibrieren des Batterieschätzers wird die falsche Anzeigequelle nicht reparieren.
LiFePO4 hat über einen großen Teil seines mittleren Betriebsbereichs ein relativ flaches Spannungsplateau. Eine momentane Spannungsmessung ist daher eine schwache Grundlage für einen genauen SOC-Prozentsatz. Sehen Sie sich die Erklärung zu LiFePO4-Spannung und SOC an, um die Auswirkungen von Ruhezeit, Last und Messbedingungen zu verstehen.
2. Überprüfen Sie die Kapazität, ohne Ah für Serienzellen hinzuzufügen
Bestätigen Sie die konfigurierte Kapazität anhand der zugelassenen Packkonfiguration. Sechzehn 314-Ah-Zellen in einer Serienschaltung bilden eine 314-Ah-Strecke, nicht eine 5.024-Ah-Batterie. Bei Zellen mit 3,2 V Nennspannung beträgt die illustrative Nennspannung 51,2 V und die Nennenergie 16,0768 kWh. Dies sind arithmetische Werte, kein Kapazitätstest.
Legen Sie bei einer unterstützten parallelen Bänke fest, ob die Einstellung zu jedem Modul oder zum aggregierten Controller gehört. Geben Sie nicht die Ah der gesamten Bänke in jedes Modul ein, nur weil die Batterien gemeinsam arbeiten.
Ein zu großer Kapazitäts-Schätzwert kann dazu führen, dass sich der angezeigte Prozentsatz zu langsam ändert. Korrigieren Sie die Konfiguration gemäß der Gerätedokumentation, bevor Sie die Zellen anhand des Bildschirms beurteilen.
3. Stellen Sie fest, ob die Strommessung vollständig ist
Zeichnen Sie jede Last und jede Ladequelle auf und identifizieren Sie anschließend den Sensor, den jeder Strompfad kreuzt. Eine umgehende Last, ein Ladegerät oder ein paralleler Zweig kann dazu führen, dass der SOC abweicht, selbst wenn die Packspannung normal erscheint.
Vergleichen Sie bei einer zugelassenen Prüfung die angezeigte Stromrichtung mit einem bekannten Lade- oder Ladeereignis. Untersuchen Sie ein unplausibles Vorzeichen oder einen unerwarteten Reststrom mithilfe des dokumentierten Messverfahrens des Geräts. Führen Sie keine Nullstromkalibrierung durch, während eine unbemerkte Last betrieben wird.
Das SmartShunt-Fehlerbehebungsmanual veranschaulicht, wie unvollständige Strompfade und Konfigurationsfehler einen externen Monitor beeinträchtigen. Diese Beispiele helfen, eine Messgrenze zu diagnostizieren; die Menüwerte sind keine JK BMS-Einstellungen.
4. Überprüfen Sie die Synchronisation für Ihr tatsächliches BMS
Ein Schätzwert benötigt eine gültige Referenz. Notieren Sie das JK-Modell, die Firmware und die dokumentierten Bedingungen, die einen vollständigen SOC feststellen, einschließlich aller relevanten Spannungs-, Strom- oder Zeitvorgaben. Überprüfen Sie, ob das normale Laden diese Bedingungen tatsächlich erfüllt, ohne die Grenzwerte des Zellherstellers zu überschreiten.
Zum Vergleich verwendet Victrons SmartShunt-Betriebshandbuch geladene Spannung, Endstrom und Erkennungszeit für die automatische Synchronisation. Dies erklärt, warum das kurzzeitige Erreichen einer Spannung möglicherweise nicht ausreicht; es definiert weder den Algorithmus noch die Einstellungen einer JK-Platine.
Wenn das Laden vorzeitig stoppt, ermitteln Sie den Grund. Ein Wechselrichterlimit, ein Zellalarm, ein Temperaturschutz oder eine Unterbrechung der Ladequelle muss separat diagnostiziert werden. Erhöhen Sie die Grenzwerte nicht einfach, um 100 % auf einem Display auszulösen.
Nachdem Sie den Messpfad und die Kapazitätseinstellung überprüft haben, befolgen Sie das dokumentierte Synchronisationsverfahren für Ihre JK-Version innerhalb des zulässigen Batteriebereichs. Wenn der Wert nicht stabil bleibt, untersuchen Sie die aufgezeichneten Bedingungen, bevor Sie Zyklen wiederholen. Zyklen werden eine Verdrahtungsumgehung oder einen anhaltenden Konfigurationsfehler nicht korrigieren.
Das vom Hersteller verfasste JK-Parameter-Einstellhandbuch V2.3, Seite 17, beschreibt die Spannungseinträge für SOC-100 % und SOC-0 % getrennt von den Schutzeinstellungen. Verwenden Sie die Anweisungen, die zu Ihrer installierten Platine und Firmware passen, um diese Felder zu interpretieren. Eine Handbuchversion ist eine Dokumentenbezeichnung, keine Bestätigung Ihrer Platinen-Firmware.
5. Trennen Sie einen SOC-Fehler von einer vorzeitigen Batteriedemontage
Ein Pack kann aufhören, Energie zu liefern, während der Schätzwert immer noch einen erheblichen Prozentsatz meldet. Notieren Sie den ersten Alarm und die Zellenauslesungen, bevor Sie ihn zurücksetzen. Wenn eine Zelle einen Grenzwert erreicht, kann dies die Entladung beenden, selbst wenn die Gesamtpackspannung angemessen erscheint.
Verwenden Sie den BMS-Alarmprotokoll-Leitfaden, um die Ereignisabfolge zu sichern. Ein Kommunikationsfehler, ein Stromlimit und ein Zellenzustand erfordern unterschiedliche Reaktionen; Zellen nur aufgrund des SOC zu ersetzen, übersieht diese Unterscheidung.
6. Überprüfen Sie die Kapazität separat, wenn die Beweislage dies erfordert
Ein Kapazitätstest misst die gelieferten Ah oder Wh unter definierten Bedingungen. Notieren Sie den Startzustand, den Strom, die Temperatur, die Endkriterien und die Messgrenze. Vergleichen Sie das Ergebnis mit der geltenden Spezifikation und Testmethode.
Die an AC-Lasten gelieferte Energie umfasst Wechselrichter- und andere Systemverluste, daher ist sie nicht dieselbe Messung wie die Kapazität der Batterieterminals. Ebenso ist ein Prozentsatz-Zurücksetzen kein Kapazitätstest. Halten Sie diese Aufzeichnungen getrennt.
Was Sie bei einer Supportanfrage mitsenden sollten
Senden Sie dem AmpBird-Support Ihr JK-Modell und Ihre Firmware, das Zellmodell und die Anordnung, die Kapazitätseinstellung, das Wechselrichter-/Ladegerätmodell, die SOC-Quellenauswahl, gleichzeitige Screenshots und den ersten Alarm. Fügen Sie ein vereinfachtes Strompfaddiagramm bei, wenn es mehrere Ladequellen oder parallele Module gibt.
Vergleichen Sie bei einem Neubau die JK PB Series BMS-Optionen und die DIY-Kits mit dem geplanten System. Ein neuer Monitor oder ein Ersatz-BMS sollte der Diagnose folgen, anstatt die automatische Reaktion auf einen unerwarteten Prozentsatz zu sein.
Häufig gestellte Fragen
Kann ich den SOC allein anhand der Zellspannung schätzen?
Verwenden Sie die Spannung als unterstützenden Beweis, wobei die Betriebsbedingungen aufgezeichnet werden. Unser Leitfaden zu LiFePO4-Spannung und SOC erklärt die Grenzen dieses Ansatzes.
Sollte ich den SOC manuell auf 100 % setzen?
Nur wenn die geltenden Anweisungen dies zulassen und der Zustand der Batterie diese Referenz unterstützt. Ein manuelles Zurücksetzen kann ein ungelöstes Mess- oder Ladeproblem verbergen.
Bedeutet ein ungenauer SOC, dass ich einen separaten Shunt benötige?
Nicht automatisch. Stellen Sie zunächst fest, welche Strompfade das vorhandene BMS misst und was das System benötigt. Der Monitor-Auswahlleitfaden behandelt diese separate Entscheidung.
Was ist ein gutes Zeichen dafür, dass das Problem gelöst ist?
Dieselbe Messquelle liefert während des normalen Betriebs, der Konfiguration und der Stromrichtung einen konsistenten Trend, die Konfiguration und Stromrichtung sind korrekt und es bleibt kein unerklärlicher Reset oder Schutzereignis. Behalten Sie die Beobachtungen, anstatt sich auf einen Screenshot zu verlassen.
